Điện mặt trời Hybrid gia đình là hệ thống kết hợp tấm pin mặt trời, inverter Hybrid, pin lưu trữ và điện lưới để cấp điện linh hoạt cho gia đình. Ban ngày, điện mặt trời có thể cấp trực tiếp cho thiết bị, sạc pin hoặc phối hợp với điện lưới. Buổi tối hoặc khi nguồn điện mặt trời không đủ, hệ thống sử dụng năng lượng trong pin theo cấu hình đã cài đặt.
Khi mất điện, hệ thống chỉ tiếp tục cấp nguồn nếu được thiết kế đúng chức năng backup và có mạch tải ưu tiên riêng. Điều này không đồng nghĩa toàn bộ máy lạnh, máy nước nóng, bếp điện hoặc thiết bị công suất lớn trong nhà đều hoạt động bình thường. Khả năng cung cấp điện dự phòng khi mất điện phụ thuộc vào công suất inverter, dung lượng pin, công suất xả, mức pin còn lại và tổng tải đang sử dụng.
Gia đình đang tìm hiểu giải pháp nên bắt đầu từ nhu cầu thực tế: muốn giảm điện mua từ lưới, duy trì thiết bị thiết yếu khi cúp điện hay sử dụng điện vào ban đêm. Bạn có thể xem thêm trang điện mặt trời gia đình để lựa chọn giữa hệ hòa lưới, Hybrid và các cấu hình khác.
Thông tin cần chuẩn bị trước khi tư vấn:
- Hóa đơn điện từ ba đến sáu tháng gần nhất.
- Danh sách thiết bị muốn duy trì khi mất điện.
- Số giờ cần sử dụng nguồn dự phòng.
- Hình ảnh, kích thước và hiện trạng mái.
- Thông tin nguồn điện một pha hoặc ba pha.
Điện Mặt Trời Hybrid Gia Đình Là Gì?
Điện mặt trời Hybrid gia đình là giải pháp quản lý nhiều nguồn năng lượng trong cùng một hệ thống. Nguồn điện từ tấm pin, pin lưu trữ và điện lưới được inverter Hybrid điều phối theo mức ưu tiên đã cài đặt. Mục tiêu có thể là tăng tỷ lệ tự dùng điện mặt trời, giảm điện mua từ lưới, sạc pin vào thời điểm phù hợp hoặc duy trì mạch backup khi điện lưới gián đoạn.
Khác với hệ hòa lưới thông thường không có pin, hệ Hybrid có pin lưu trữ có thể tích trữ một phần điện năng để dùng về sau. Tuy nhiên, việc hệ thống có cấp điện khi mất lưới hay không còn phụ thuộc vào model inverter, cách đấu nối, cổng backup, tủ chuyển mạch và phương án tách tải.
Một Hệ Thống Điện Mặt Trời Hybrid Gồm Những Thành Phần Nào?
Một hệ thống Hybrid hoàn chỉnh không chỉ gồm tấm pin và pin lưu trữ. Hiệu quả và mức độ an toàn phụ thuộc vào khả năng tương thích giữa thiết bị, thiết kế tủ điện, sơ đồ phân mạch, hệ thống bảo vệ và cấu hình điều khiển.
Tấm Pin Năng Lượng Mặt Trời
Tấm pin chuyển đổi bức xạ mặt trời thành điện một chiều. Tổng công suất tấm pin thường được biểu thị bằng kWp. Số lượng tấm cần được xác định theo diện tích mái, hướng mái, độ nghiêng, bóng che, khả năng chịu lực và nhu cầu sử dụng điện ban ngày.
Inverter Hybrid
Inverter Hybrid là trung tâm điều phối năng lượng. Thiết bị tiếp nhận điện từ tấm pin, chuyển đổi thành điện xoay chiều, quản lý quá trình sạc/xả pin và phối hợp với điện lưới. Khi lựa chọn cần kiểm tra công suất AC, dải điện áp pin, số MPPT, công suất cổng backup, khả năng chịu tải khởi động và danh sách pin tương thích.
Pin Lưu Trữ Và BMS
Pin lưu trữ tích lũy điện năng để sử dụng khi cần. Dung lượng pin được biểu thị bằng kWh, khác với công suất xả tính bằng kW. BMS có nhiệm vụ theo dõi điện áp, dòng điện, nhiệt độ, trạng thái sạc và các giới hạn bảo vệ của bộ pin. Khi xây dựng điện mặt trời lưu trữ gia đình, pin và inverter phải được xác nhận tương thích theo tài liệu kỹ thuật của nhà sản xuất.
Bạn có thể xem thêm hướng dẫn về pin lưu trữ điện mặt trời để hiểu rõ dung lượng, công suất xả, độ sâu xả, BMS và điều kiện lắp đặt.
Tủ Điện, Thiết Bị Bảo Vệ Và Mạch Backup
Tủ điện cần có thiết bị đóng cắt và bảo vệ phù hợp cho phía DC, phía AC, pin lưu trữ và mạch backup. Việc tách riêng tải ưu tiên giúp hệ thống chỉ cấp nguồn cho các thiết bị thật sự cần thiết khi điện lưới mất, tránh tình trạng quá tải hoặc làm pin cạn quá nhanh.
Smart Meter Hoặc CT Đo Dòng
Smart meter hoặc CT được lắp tại vị trí phù hợp để đo chiều và mức công suất trao đổi với điện lưới. Dữ liệu đo giúp inverter điều chỉnh công suất phát, sạc/xả pin và thực hiện các chiến lược tự dùng hoặc kiểm soát công suất theo thiết kế.
Hệ Thống Giám Sát
Nền tảng giám sát cho phép theo dõi công suất tấm pin, mức tiêu thụ, trạng thái pin, điện mua từ lưới và cảnh báo vận hành. Dữ liệu này cũng hỗ trợ kỹ thuật viên đánh giá hệ thống sau khi bàn giao.

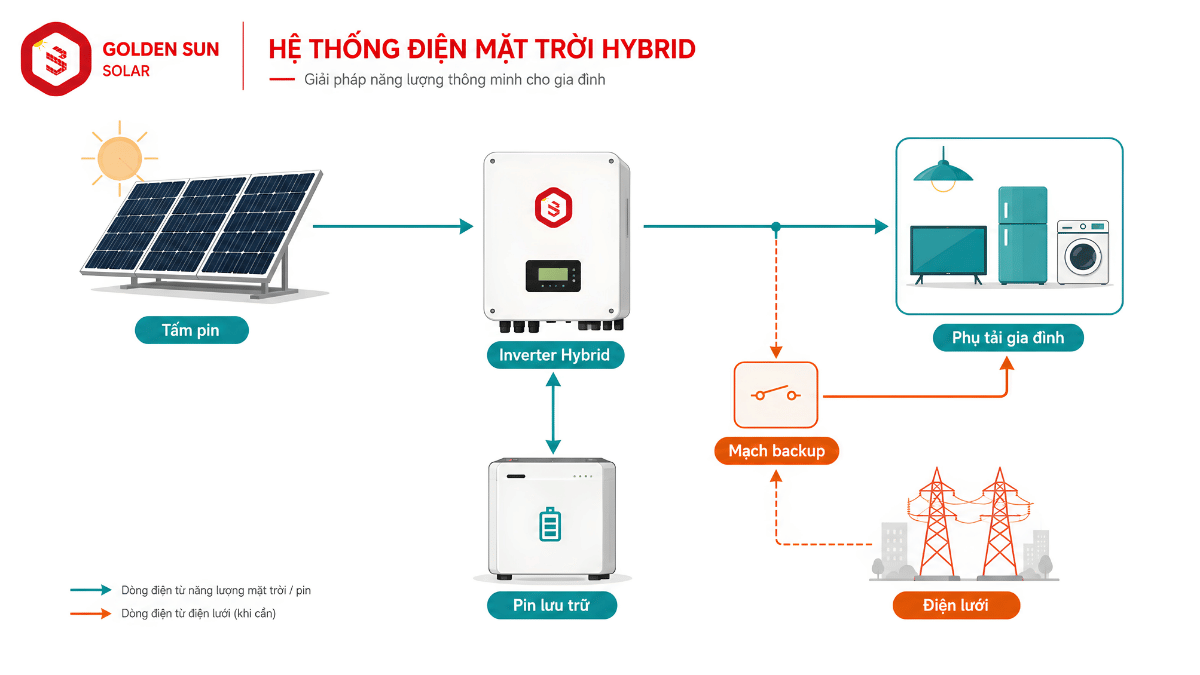

Hệ Thống Hybrid Hoạt Động Như Thế Nào?
Dòng điện của hệ thống thay đổi theo bức xạ mặt trời, mức tiêu thụ, trạng thái pin và cấu hình ưu tiên. Bảng dưới đây mô tả nguyên lý tổng quát; trình tự thực tế có thể khác theo model inverter và cài đặt của từng công trình.
| Trạng Thái | Dòng Năng Lượng Tham Khảo | Lưu Ý |
|---|---|---|
| Ban ngày, điện mặt trời đủ tải | Tấm pin cấp điện cho phụ tải; phần công suất còn lại có thể sạc pin hoặc được điều khiển theo cấu hình. | Ưu tiên cụ thể phụ thuộc chế độ vận hành đã cài đặt. |
| Ban ngày, điện mặt trời thiếu | Điện mặt trời phối hợp với pin hoặc điện lưới để cấp cho tải. | Cần duy trì mức pin dự phòng nếu gia đình thường xuyên mất điện. |
| Buổi tối | Pin có thể cấp điện cho tải đến ngưỡng cài đặt; phần thiếu được lấy từ điện lưới. | Không nên đánh giá thời gian sử dụng chỉ dựa trên dung lượng danh định của pin. |
| Khi mất điện lưới | Cổng backup cấp điện cho mạch tải ưu tiên từ pin và điện mặt trời nếu điều kiện cho phép. | Tổng tải phải nằm trong giới hạn công suất backup và công suất xả pin. |
| Khi điện lưới phục hồi | Hệ thống đồng bộ lại với lưới và trở về chế độ vận hành được cài đặt. | Cần kiểm tra nhật ký và cảnh báo nếu quá trình chuyển đổi có bất thường. |
Gia Đình Nào Nên Lắp Điện Mặt Trời Hybrid?
Hệ Hybrid có pin lưu trữ phù hợp nhất khi gia đình có nhu cầu sử dụng năng lượng ngoài thời gian có nắng hoặc cần duy trì một số thiết bị trong thời gian điện lưới gián đoạn. Đây không phải lựa chọn bắt buộc cho mọi công trình.
- Gia đình thường xuyên gặp tình trạng điện lưới chập chờn hoặc mất điện.
- Nhà có tủ lạnh, camera, Wi-Fi, hệ thống an ninh, máy tính hoặc thiết bị cần duy trì liên tục.
- Gia đình sử dụng nhiều điện vào buổi tối và muốn tận dụng điện mặt trời đã lưu trữ.
- Nhà có nhu cầu chủ động quản lý nguồn điện thay vì chỉ phụ thuộc vào điện lưới.
- Gia đình đã có hệ thống điện mặt trời và đang cân nhắc nâng cấp thêm pin, sau khi kiểm tra khả năng tương thích.
- Hộ kinh doanh tại nhà cần giữ một số hoạt động cơ bản khi điện bị gián đoạn.
Ngược lại, nếu mục tiêu chính chỉ là giảm điện mua từ lưới vào ban ngày, ngân sách đầu tư cần được tối ưu và khu vực hiếm khi mất điện, hệ hòa lưới tự dùng có thể là phương án cần được so sánh trước. Tham khảo thêm giải pháp điện mặt trời hòa lưới tự dùng.

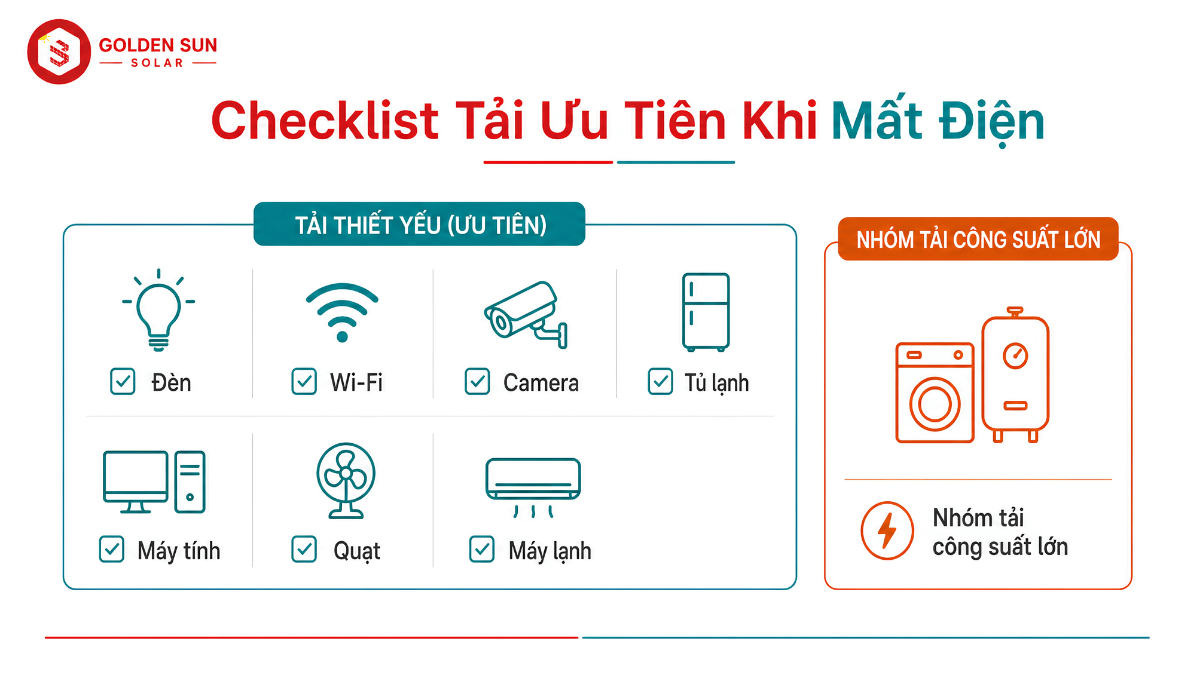

Tải Ưu Tiên Là Gì Và Nên Chọn Thiết Bị Nào?
Tải ưu tiên là nhóm thiết bị được đấu vào mạch backup để tiếp tục hoạt động khi điện lưới mất. Việc lựa chọn đúng nhóm tải giúp kéo dài thời gian sử dụng pin, hạn chế quá tải inverter và giữ nguồn điện cho những nhu cầu thật sự quan trọng.
| Nhóm Thiết Bị | Mức Ưu Tiên Tham Khảo | Điểm Cần Kiểm Tra |
|---|---|---|
| Đèn chiếu sáng cơ bản, Wi-Fi, camera, thiết bị mạng | Cao | Tổng công suất và thời gian sử dụng liên tục. |
| Tủ lạnh, tủ đông, máy tính, quạt | Cao hoặc trung bình | Công suất khởi động và tần suất đóng cắt. |
| Máy lạnh | Theo nhu cầu và cấu hình | Công suất máy, công nghệ máy nén, dòng khởi động và số giờ cần chạy. |
| Bếp điện, bình nước nóng, máy sấy, bàn ủi | Thấp | Công suất lớn, có thể làm pin xả nhanh hoặc vượt giới hạn backup. |
| Bơm nước, motor, cửa cuốn | Theo ứng dụng | Cần kiểm tra dòng khởi động và khả năng chịu quá tải của inverter. |
Danh sách trên chỉ mang tính định hướng. Kỹ thuật viên cần đo tải hoặc kiểm tra thông số thiết bị trước khi xác định mạch backup. Không nên đấu toàn bộ hệ thống điện trong nhà vào cổng backup mà không kiểm tra giới hạn vận hành.
Cách Chọn Công Suất Tấm Pin, Inverter Và Dung Lượng Pin
Không nên lựa chọn cấu hình điện mặt trời Hybrid gia đình chỉ dựa trên diện tích nhà hoặc một tháng tiền điện. Phương án kỹ thuật cần kết hợp hóa đơn điện, biểu đồ sử dụng theo giờ, nhu cầu backup, hiện trạng mái và khả năng mở rộng trong tương lai.
Phân Biệt kWp, kW Và kWh
- kWp: Công suất DC danh định của hệ thống tấm pin trong điều kiện tiêu chuẩn.
- kW: Công suất tức thời của inverter, pin hoặc phụ tải.
- kWh: Lượng điện năng tiêu thụ hoặc dung lượng năng lượng của pin.
Một bộ pin có dung lượng kWh phù hợp vẫn có thể không cấp được cho thiết bị nếu công suất xả kW không đáp ứng tải tức thời hoặc dòng khởi động. Vì vậy, thiết kế phải kiểm tra đồng thời cả năng lượng cần dùng và công suất cần cấp.
Xác Định Nhu Cầu Điện Dự Phòng
Năng lượng cần backup ban đầu có thể được ước tính bằng tổng công suất từng thiết bị nhân với số giờ sử dụng. Sau đó cần điều chỉnh theo hệ số hoạt động thực tế, tổn hao chuyển đổi, độ sâu xả cho phép, mức pin dự phòng và điều kiện vận hành.
Năng lượng tải dự kiến = Σ (Công suất thiết bị × Thời gian hoạt động)
Kết quả cần tiếp tục hiệu chỉnh theo dung lượng khả dụng của pin, tổn hao và dự phòng vận hành.
Xem hướng dẫn chi tiết tại bài tính dung lượng pin lưu trữ. Gia đình đang cân nhắc một cấu hình phổ biến cũng có thể tham khảo bài điện mặt trời Hybrid 5kWp, nhưng công suất cuối cùng vẫn cần được xác định sau khảo sát.
Kiểm Tra Khả Năng Mở Rộng
Nếu gia đình dự kiến bổ sung máy lạnh, xe điện, phòng làm việc hoặc pin lưu trữ trong tương lai, phương án ban đầu cần kiểm tra giới hạn mở rộng của inverter, số MPPT, điện áp chuỗi pin, giao tiếp BMS, không gian đặt thiết bị và khả năng nâng cấp tủ điện.

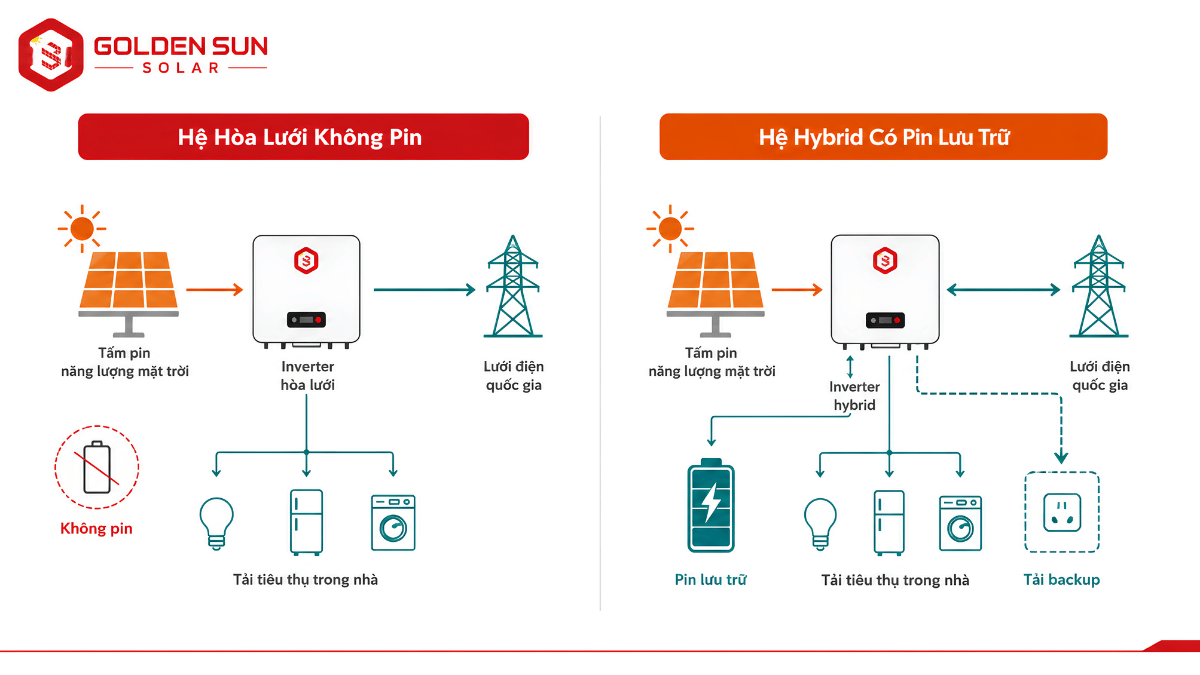

So Sánh Điện Mặt Trời Hybrid Và Hòa Lưới Tự Dùng
Hệ hòa lưới và Hybrid đều có thể giúp gia đình tăng mức sử dụng điện mặt trời tại chỗ. Khác biệt chính nằm ở khả năng lưu trữ năng lượng, cấp điện dự phòng, mức đầu tư và độ phức tạp của hệ thống.
| Tiêu Chí | Hòa Lưới Tự Dùng | Hybrid Có Pin |
|---|---|---|
| Mục tiêu chính | Tận dụng điện mặt trời cho tải ban ngày. | Tự dùng, lưu trữ và có thể backup tải thiết yếu. |
| Pin lưu trữ | Không bắt buộc. | Có pin hoặc được thiết kế để kết nối pin tương thích. |
| Khi mất điện | Thông thường ngừng phát theo cơ chế an toàn chống cô lập. | Có thể cấp mạch backup nếu hệ thống được thiết kế đúng. |
| Mức đầu tư | Thường thấp hơn do không có pin và ít hạng mục hơn. | Cao hơn, phụ thuộc dung lượng pin và cấu hình backup. |
| Độ phức tạp | Đơn giản hơn. | Cần quản lý pin, tải backup, BMS và chiến lược vận hành. |
| Phù hợp | Gia đình dùng nhiều điện ban ngày, ít mất điện. | Gia đình cần nguồn dự phòng hoặc dùng nhiều điện ngoài giờ nắng. |
Không có một hệ thống phù hợp cho mọi gia đình. Bạn nên đối chiếu mục tiêu đầu tư tại bài so sánh hòa lưới và Hybrid trước khi quyết định cấu hình.
Những Yếu Tố Ảnh Hưởng Đến Thời Gian Dùng Pin
Thời gian cung cấp điện dự phòng khi mất điện không thể xác định chỉ bằng một con số dung lượng pin. Hai gia đình sử dụng cùng bộ pin vẫn có thời gian backup khác nhau nếu tổng tải, thói quen sử dụng và mức pin còn lại khác nhau.
- Dung lượng pin khả dụng: Không phải toàn bộ dung lượng danh định đều được sử dụng.
- Tổng công suất tải: Càng nhiều thiết bị hoạt động đồng thời, pin càng xả nhanh.
- Công suất xả pin: Phải đáp ứng tải tức thời và tải khởi động.
- Mức pin tại thời điểm mất điện: Pin có thể chưa được sạc đầy khi sự cố xảy ra.
- Sản lượng điện mặt trời: Ban ngày, tấm pin có thể hỗ trợ tải hoặc sạc pin nếu thời tiết và hệ thống cho phép.
- Tổn hao chuyển đổi: Quá trình sạc, xả và chuyển đổi điện luôn có tổn hao.
- Ngưỡng dự phòng: Hệ thống có thể được cài đặt giữ lại một phần dung lượng cho tình huống mất điện.
- Nhiệt độ và điều kiện lắp đặt: Môi trường vận hành ảnh hưởng đến hiệu suất và giới hạn bảo vệ.
Để trả lời chính xác hơn câu hỏi hệ thống hoạt động ra sao khi cúp điện, xem bài mất điện hệ thống điện mặt trời có hoạt động không.

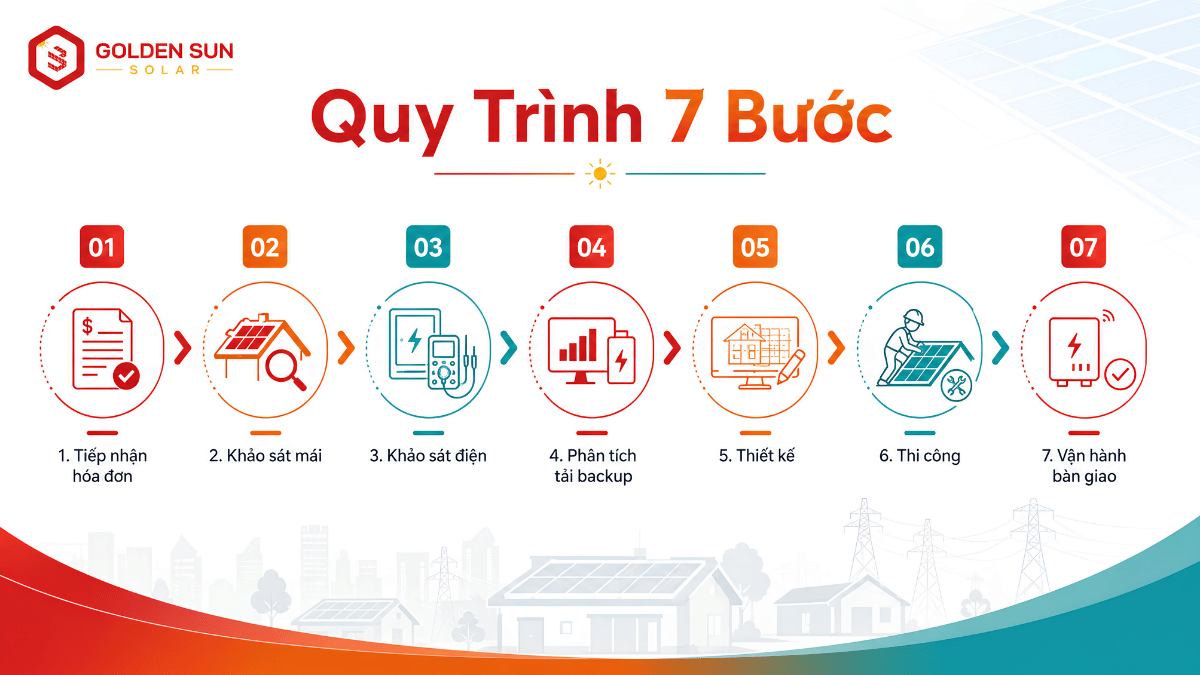

Quy Trình Khảo Sát Và Lắp Đặt Hệ Hybrid
Quy trình thiết kế điện mặt trời lưu trữ gia đình cần đánh giá cả mái nhà lẫn hệ thống điện. Việc chỉ khảo sát diện tích mái mà không kiểm tra tải, tủ điện và nhu cầu backup có thể dẫn đến cấu hình không phù hợp.
- Tiếp nhận nhu cầu: Thu thập hóa đơn điện, thời gian sử dụng, tình trạng mất điện và ngân sách dự kiến.
- Khảo sát mái: Kiểm tra diện tích, hướng mái, bóng che, kết cấu, lối tiếp cận và phương án chống thấm.
- Khảo sát điện: Kiểm tra nguồn một pha hoặc ba pha, tủ điện, dây dẫn, thiết bị bảo vệ và điểm đấu nối.
- Phân tích tải backup: Lập danh sách tải ưu tiên, công suất hoạt động, tải khởi động và thời gian cần duy trì.
- Thiết kế cấu hình: Lựa chọn công suất tấm pin, inverter Hybrid, dung lượng pin, tủ điện và sơ đồ đấu nối.
- Báo giá và thi công: Thống nhất thiết bị, phạm vi công việc, điều kiện bảo hành và kế hoạch thi công.
- Vận hành thử và bàn giao: Kiểm tra chế độ có lưới, mất lưới, backup, giám sát, cảnh báo và hướng dẫn sử dụng.
Các Yêu Cầu An Toàn Và Nghiệm Thu Cần Kiểm Tra
Hệ thống Hybrid có thêm pin lưu trữ và mạch backup nên cần được kiểm tra kỹ hơn hệ hòa lưới cơ bản. Hồ sơ nghiệm thu nên thể hiện rõ thiết bị, sơ đồ đấu nối, thông số cài đặt và kết quả vận hành thử.
- Tấm pin, khung giá đỡ và đường dây được lắp chắc chắn, phù hợp hiện trạng mái.
- Dây DC, đầu nối, thiết bị đóng cắt và bảo vệ được lựa chọn đúng thông số thiết kế.
- Tủ điện AC, tủ backup và các mạch tải được ghi nhãn rõ ràng.
- Hệ thống tiếp địa và chống sét được đánh giá theo hiện trạng công trình.
- Pin được đặt tại vị trí thông thoáng, tránh nguồn nhiệt, nước và tác động cơ học.
- Khoảng cách lắp đặt và điều kiện môi trường tuân theo tài liệu của nhà sản xuất.
- Pin, BMS và inverter được kiểm tra kết nối, giao tiếp và cảnh báo.
- Thử nghiệm mô phỏng mất điện để xác nhận mạch backup hoạt động đúng.
- Kiểm tra giới hạn công suất khi nhiều thiết bị hoạt động đồng thời.
- Bàn giao tài khoản giám sát, hướng dẫn xử lý cảnh báo và đầu mối hỗ trợ.
Lưu ý: Thời gian chuyển mạch, công suất backup, độ sâu xả, số chu kỳ và điều kiện bảo hành khác nhau theo từng model. Các thông số này phải được đối chiếu với datasheet, chính sách hãng và cấu hình thực tế trước khi đưa vào báo giá hoặc hợp đồng.
Giải Pháp Điện Mặt Trời Hybrid Từ Golden Sun Solar
Golden Sun Solar cung cấp các hạng mục khảo sát, thiết kế, cung cấp thiết bị, thi công, cài đặt giám sát, vận hành thử, bàn giao, bảo hành và bảo dưỡng hệ thống điện mặt trời. Phương án điện mặt trời Hybrid gia đình được đề xuất dựa trên hóa đơn điện, phụ tải thực tế, nhu cầu backup, điều kiện mái và ngân sách của từng công trình.
Để nhận cấu hình phù hợp, gia đình nên gửi từ ba đến sáu hóa đơn điện gần nhất, hình ảnh mái, thông tin nguồn điện và danh sách thiết bị cần duy trì khi mất điện. Golden Sun Solar không áp dụng một cấu hình cố định cho mọi công trình khi chưa khảo sát.
Thông Tin Liên Hệ Golden Sun Solar
- Hotline 24/7: 0968.602.660
- Website: goldensunsolar.vn
- Địa chỉ TP.HCM: 45/18 Thạnh Lộc 28, P. An Phú Đông, TP.HCM.
- Chi nhánh Đồng Nai: 878 Quốc lộ 51, Long Bình Tân, TP. Đồng Nai.
- Chi nhánh Hà Nội: 39 Bùi Xương Trạch, Q. Thanh Xuân, Hà Nội.
- Chi nhánh Bình Phước: 218 Hùng Vương, TX. Đồng Xoài, Bình Phước.
Câu Hỏi Thường Gặp Về Điện Mặt Trời Hybrid Gia Đình
Mất Điện Thì Hệ Thống Hybrid Có Tiếp Tục Hoạt Động Không?
Có thể, nếu hệ thống có chức năng backup, pin còn năng lượng và các thiết bị cần dùng đã được đấu vào mạch backup. Tổng tải phải nằm trong giới hạn công suất của inverter và pin. Hệ thống không mặc định cấp điện cho toàn bộ thiết bị trong nhà.
Pin Lưu Trữ Có Thể Dùng Được Bao Lâu Khi Mất Điện?
Thời gian sử dụng phụ thuộc vào dung lượng khả dụng, tổng công suất tải, số giờ vận hành, mức pin tại thời điểm mất điện, công suất xả và sản lượng điện mặt trời trong thời gian backup. Cần lập bảng tải cụ thể để tính toán.
Hệ Hybrid Có Chạy Được Máy Lạnh Khi Cúp Điện Không?
Có thể nếu công suất cổng backup, công suất xả pin và dung lượng pin đáp ứng máy lạnh cùng các tải đang hoạt động. Kỹ thuật viên cần kiểm tra công suất máy, dòng khởi động, thời gian sử dụng và tổng tải trước khi xác nhận.
Có Thể Lắp Pin Lưu Trữ Sau Khi Đã Lắp Điện Mặt Trời Không?
Có thể trong một số trường hợp, nhưng cần kiểm tra loại inverter hiện hữu, khả năng kết nối pin, giao thức BMS, sơ đồ điện, tủ điện và phương án nâng cấp. Không phải hệ hòa lưới nào cũng có thể gắn pin trực tiếp mà không thay đổi thiết bị.
Nên Chọn Pin Bao Nhiêu kWh Cho Gia Đình?
Dung lượng cần được tính từ danh sách thiết bị backup, công suất từng thiết bị, số giờ sử dụng, độ sâu xả, tổn hao và mức dự phòng mong muốn. Không nên chọn pin chỉ dựa trên tiền điện hàng tháng hoặc diện tích mái.
Cần Chuẩn Bị Gì Để Nhận Báo Giá Hệ Hybrid?
Gia đình nên chuẩn bị hóa đơn điện từ ba đến sáu tháng, hình ảnh mái, thông tin nguồn điện, danh sách thiết bị cần backup, số giờ dự phòng và ngân sách dự kiến. Sau khảo sát, đơn vị thi công mới có thể đề xuất công suất và cấu hình phù hợp.
Kết Luận
Điện mặt trời Hybrid gia đình phù hợp với những công trình cần kết hợp tiết kiệm điện, lưu trữ năng lượng và duy trì các thiết bị thiết yếu khi điện lưới gián đoạn. Hiệu quả của hệ thống phụ thuộc vào việc xác định đúng tải ưu tiên, lựa chọn đúng công suất inverter Hybrid, dung lượng pin và sơ đồ backup.
